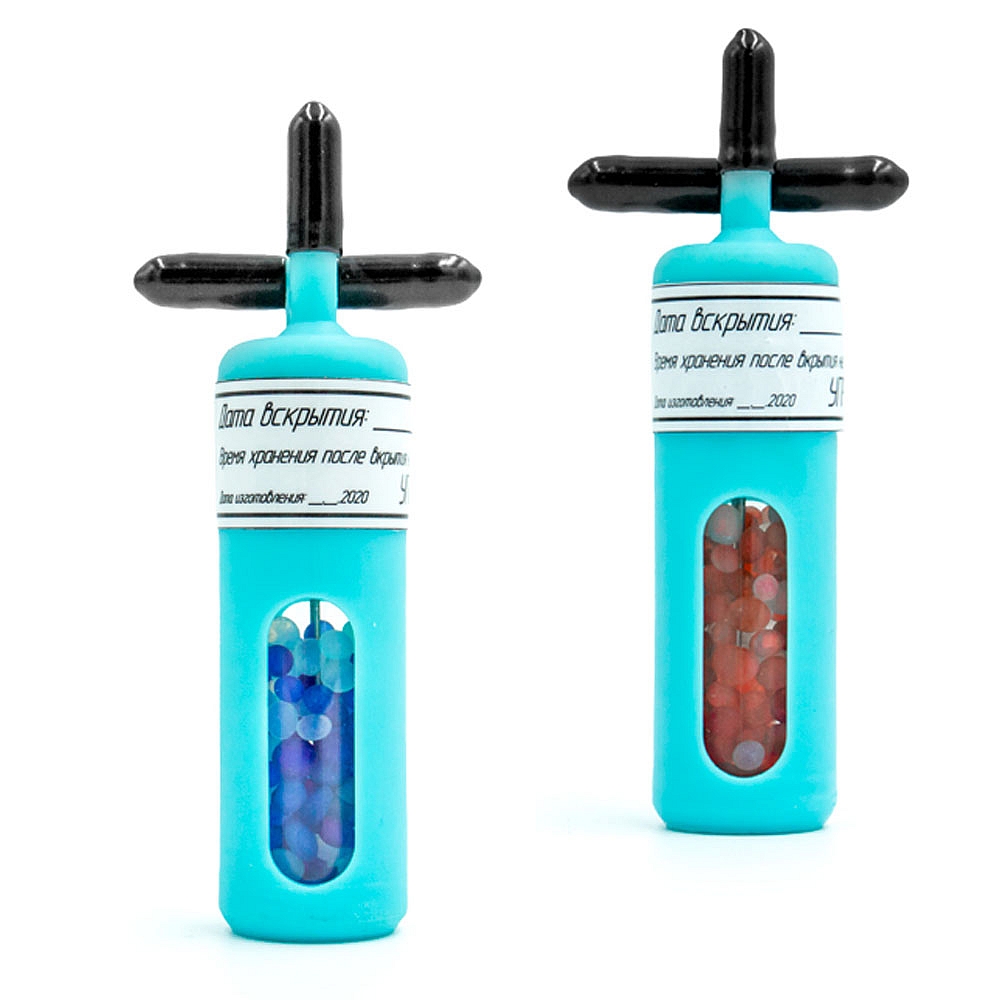

Устройство проверки работоспособности - УПР-4с для газоанализатора ГАНК-4 (ГАНК-4С, ГАНК-4СЕх) необходимо для реализации требований: Федерального Закона № 384-ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений».
Тестовое вещество для проверки работоспособности - 13 000 руб.
При первом запуске газоанализаторов, а также при их последующей эксплуатации ООО «НПО «ПРИБОР» ГАНК» рекомендует проводить периодическую проверку работоспособности стационарных газоанализаторов с помощью «Устройства проверки работоспособности - УПР-4с.
Проведение проверки следует проводить при соблюдении следующих условий:
Перед проверкой работоспособности Газоанализатора, пользователю необходимо ознакомиться с руководством по эксплуатации Газоанализатора, и настоящей инструкцией и паспортом УПР-4с.

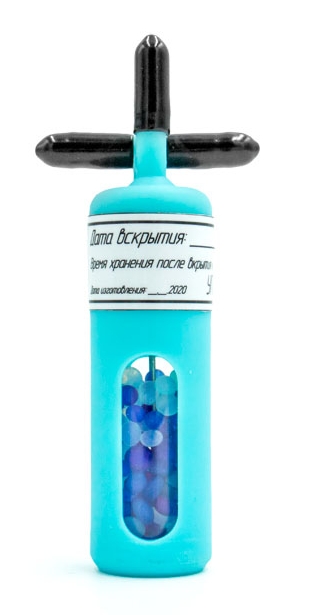

Перед началом использования УПР-4с, в первую очередь необходимо срезать заглушки поз.1, поз. 2 (Рисунок 1). После среза заглушек Пользователь указывает на этикетке дату и время вскрытия УПР-4с.
Штуцера входа и выхода идентичны по назначению.

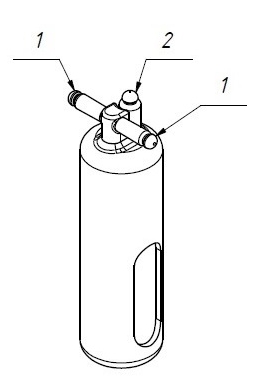

Рисунок 1 – внешний вид УПР-4с и места среза заглушек. поз. 1, поз. 2 – место среза заглушки.

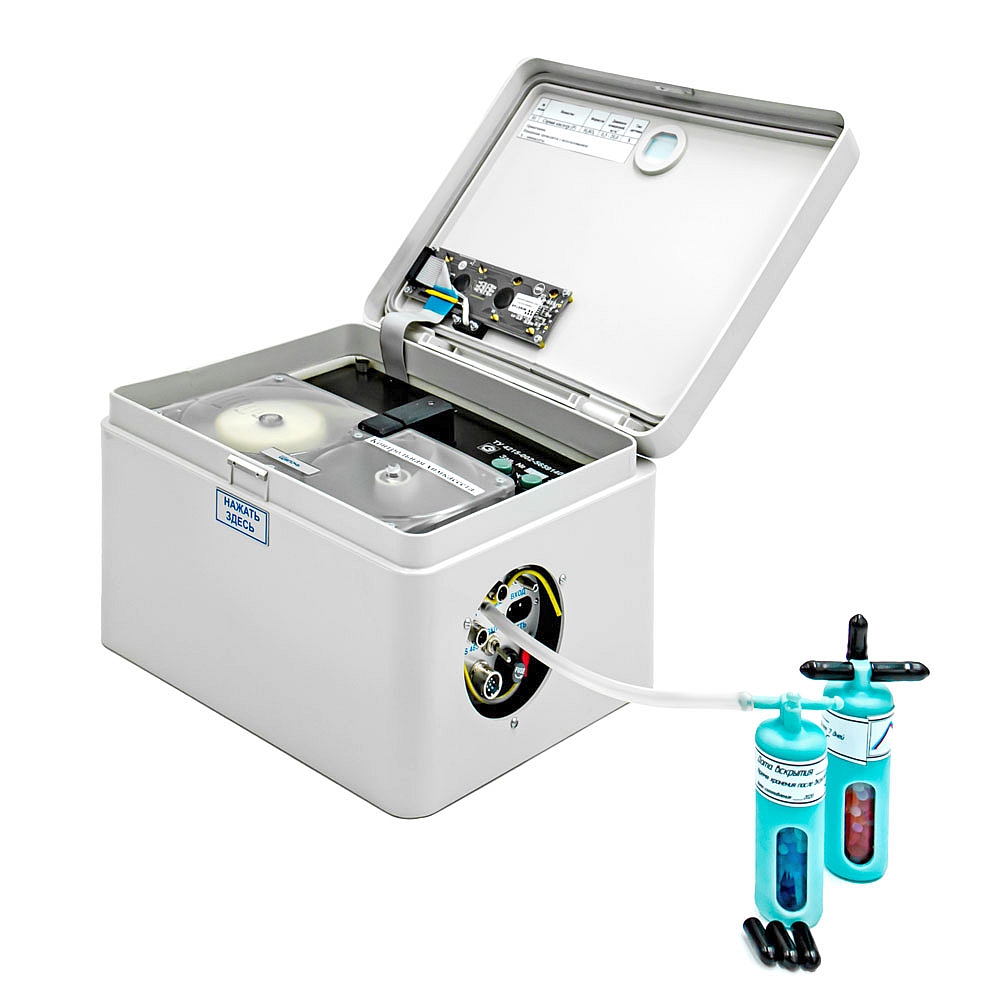

Установить в газоанализатор контрольную химкассету, после прогрева газоанализатора с помощью трубки из полиэтилена высокого давления 8×1,5 мм (длина трубки не должна превышать 4 – 5 см) присоединить устройство УПР-4с к штуцеру «ВХОД» (Рисунок 2). Газоанализатор готов к проверке. протяжка реактивной ленты контрольной химкассеты Газоанализатора осуществляется автоматически*.
* - используется определении концентрации вредных веществ с помощью химкассеты, при определении концентрации с помощью встроенного датчика установка химкасеты не требуется.

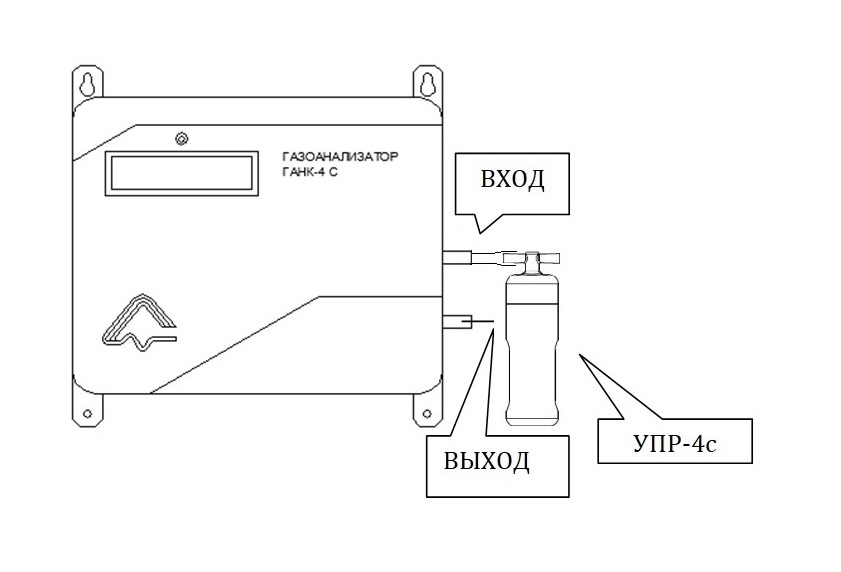

Рисунок 2 – Схема подключения УПР-4с к газоанализатору.
Газоанализатор находится в рабочем режиме. Время цикла измерения τ=900с (15 мин.). При поступлении контрольного вещества во входной штуцер Газоанализатора фиксируется превышение концентраций вещества более 1ПДКрз, после чего автоматически прекращается работа встроенного насоса, на дисплей выводится цифровое значение концентрации контрольного вещества. В Газоанализаторе срабатывает реле «сухие контакты», тем самым коммутируя внешние устройства (значение токового сигнала находится в пределах 4-20мА), далее продолжает работать только таймер времени до окончания цикла (900с).
После срабатывая реле «сухие контакты» УПР-4с нужно отсоединить от Газоанализатора. При снижении концентрации контрольного вещества автоматически включается встроенный насос и цикл измерения повторяется, реле «сухие контакты» размыкается, отключая внешние устройства (значение токового сигнала находится в пределах 4-20мА).
Проверка работоспособности прибора завершена. Газоанализатор прошел проверку и готов к эксплуатации.
При несоответствии работы по проверке работоспособности Газоанализатора, рекомендуется проверить правильность выполнения настоящей инструкции.
|
