Измеритель уровней электромагнитных излучений
p3-100_2
Описание

Описание

Назначение

Измерители широкополосные электромагнитных излучений П3-100 (далее – измерители П3-100) предназначены для измерения среднеквадратических значений напряженности электрического и магнитного полей в режимах непрерывной генерации, а также для измерения плотности потока энергии (ППЭ) при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности в соответствии ГОСТ Р 51070, СанПиН 2.2.4.3359, СанПиН 2.1.8/2.2.4.1383, СанПиН 2.1.2.2645, СанПиН 2.5.2/2.2.4.1989, СанПиН 2.1.8/2.2.4.1190 и СанПиН 001 в диапазоне частот от 9 .103 Гц до 40 ГГц.
Применяется в медицине, сфере защиты прав потребителей и благополучия человека, сертификации продукции, аттестации рабочих мест, научные исследования.

Описание П3-100

Принцип действия измерителей П3-100 основан на преобразовании высокочастотного электромагнитного поля в постоянное напряжение, которое подается на микропроцессорное измерительное устройство, обеспечивающее обработку информации и индикацию параметров измеряемого электромагнитного поля на его табло или дисплее персонального компьютера (ПК), подключенного к измерительному устройству, или антенне-преобразователю (АП).

Состав П3-100

Измерители П3-100 состоят из четырех антенных преобразователей и блока обработки и индикации (БОИ).

  • Блок обработки и индикации ИЛГШ.467411.001 служит для обработки и отображения, записи (с привязкой к GPS/Глонасс координатам и единому времени) данных, получаемых с антенны- преобразователя. Визуальная и звуковая сигнализация превышения предельно допустимых уровней электромагнитного поля. Встроенный аккумулятор обеспечивает независимую работу от персонального компьютера (ПК).
  • Кабель USB-A(m)-USB-B(m) служит для подключения блока обработки и индикации к ПК: отображение данных в реальном времени на мониторе ПК, считывание сохраненных измерений и запись в базу данных ПК, а так же для заряда аккумулятора блока обработки и индикации.
  • Антенна-преобразователь обеспечивает преобразование аналогового сигнала в цифровой. В совокупности с программным обеспечением П3-100А ИЛГШ.00067-01 это обеспечивает возможность создания системы из различных комбинаций антеннпреобразователей. Встроенная система температурной коррекции устраняет дополнительную погрешность измерителя, обусловленную отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур.
    • Антенна-преобразователь А1 ИЛГШ.411519.001 предназначена для измерения плотности потока энергии электромагнитного поля (рабочий диапазон частот от 300 МГц до 40ГГц, погрешность измерения не более 40%, пределы измерений от 0,265 до 100000 мкВт/см2 включительно). Антенна-преобразователь А1 применяется в случае «слабого» уровня сигнала.
    • Антенна-преобразователь А2 ИЛГШ.411519.002 предназначена для измерения напряженности электрического поля (рабочий диапазон частот от 9кГц до 300 МГц, погрешность измерения не более 30%, пределы измерений от 1 до 600 В/м включительно).
    • Антенна-преобразователь А3 ИЛГШ.411519.003 предназначена для измерения напряженности магнитного поля (рабочий диапазон частот от 9кГц до 50 МГц, погрешность измерения не более 30%, пределы измерений от 0,1 до 50,0 А/м включительно).
    • Антенна-преобразователь А4 ИЛГШ.411519.004 предназначена для измерения плотности потока энергии электромагнитного поля (рабочий диапазон частот от 300 МГц до 40ГГц, погрешность измерения не более 40%, пределы измерений от 3 до 100000 мкВт/см2 включительно). Антенна-преобразователь А4 применяется в условиях «сложной» электромагнитной обстановки (наличие нескольких сигналов разной частоты).

Каждая АП содержит аналогово-цифровой преобразователь и микроконтроллер, обеспечивающие преобразование аналогового сигнала в цифровой, хранение служебной информации и калибровочных коэффициентов и передачу информации по интерфейсу USB 2.0.

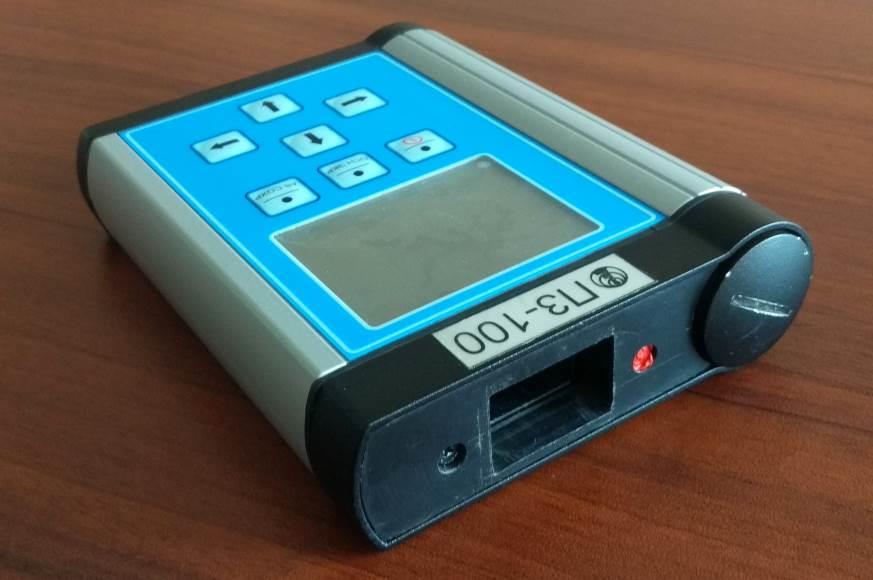

БОИ представляет собой алюминиевый моноблок. На передней панели его корпуса находится клавиатура и ЖК-индикатор. В верхней части располагается место для подключения АП и встроенная GPS/Глонасс антенна, которая обеспечивает привязку результатов измерении к ГНСС. В нижней части корпуса находятся оптические разъемы и разъем USB. БОИ обеспечивает выбор режима измерений, обработку и отображение информации, архивацию измерений.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ П3-100

  • Режимы работы: автономный (антенны с блоком обработки информации) / в составе системы (антенны с ПК типа «notebook»)
  • Отображение текущего, среднего, максимального значения измеряемой величины
  • Сравнение измеряемых величин с ПДУ
  • Сохранение результатов измерений на внутреннюю память до 100000
  • Возможность заряда аккумуляторов от USB порта ПК или USB зарядного устройства

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА П3-100

  • Модульная конструкция обеспечивает независимость антенны от блока при калибровке, ремонте и работе антенн-преобразователей отдельно от измерительного блока.
  • Программное обеспечение обеспечивает создание широкого класса измерительных систем на базе антенн разного типа.
  • Высококонтрастный информативный дисплей.
  • Возможность расширения типов антенн без изменения конструкции блока обработки и индикации (за счёт обновления ПО).
  • Возможность построения структуры пространственного распределения ЭМП.
  • Привязка регистрируемых сигналов к времени и текущим координатам GPS/ГЛОНАСС приемника или текущему системному времени
  • Возможность проведения отложенной обработки и просмотра файлов с помощью дополнительного ПО.

Технические характеристики

Наименование характеристики Значение
Рабочий диапазон частот, МГц:
  - с АП А1, АП А4
  - с AП А2
  - с АП А3
от 300 до 40000 включ.
от 0,009 до 300 включ.
от 0,009 до 50 включ.
Диапазоны измерений:
  - ППЭ с АП А1, мкВт/см2
  - средних квадратических значений НЭП с АП А2, В/м
  - средних квадратических значений НМП с АП А3, А/м
  - ППЭ с АП А4, мкВт/см2
от 0,265 до 100000 включ.
от 1 до 600 включ.
от 0,1 до 50 включ.
от 3 до 100000 включ.
Неравномерность амплитудно-частотной характеристики, дБ, не более:
  - с АП А1
  - с AП А2
  - с АП А3
  - с АП А4
10
12
8
8
Пределы допускаемой относительной погрешности измерений ППЭ, % ±40
Пределы допускаемой относительной погрешности измерений
средних квадратических значений НЭП, %
±30
Пределы допускаемой относительной погрешности измерений
средних квадратических значений НМП, %
±30
Наименование характеристики Значение
Напряжение питания постоянного тока от встроенного источника
постоянного тока (литий-ионного типа), В
2,9…4,2
Время установления рабочего режима, мин, не более 3
Время непрерывной работы при включенной подсветке, ч, не менее 20
Габаритные размеры АП А1, мм, не более:
  - длина
  - ширина
  - высота
400
75
75
Габаритные размеры АП А2, мм, не более:
  - длина
  - ширина
  - высота
425
85
85
Габаритные размеры АП А3, мм, не более:
  - длина
  - ширина
  - высота
400
75
75
Габаритные размеры АП А4, мм, не более:
  - длина
  - ширина
  - высота
400
90
90
Габаритные размеры БОИ, мм, не более:
  - длина
  - ширина
  - высота
150
120
40
Габаритные размеры кейса (футляра), мм, не более:
  - длина
  - ширина
  - высота
520
420
170
Масса, кг, не более:
  - АП А1
  - АП А2
  - АП А3
  - АП А4
  - БОИ с аккумуляторами
  - кейса (футляра) со всеми составными частями
0,17
0,25
0,25
0,17
0,68
5,50
Рабочие условия применения:
  - температура окружающего воздуха, °С
  - относительная влажность окружающего воздуха при 30°С, %
  - атмосферное давление, кПа (мм рт. ст.)
от -10 до +40
до 90
от 70,0 до 106,7 (от 537 до 800)

Комплектация и цены

Наименование Обозначение Количество
Измеритель широкополосный электромагнитных излучений П3-100 в составе: ИЛГШ. 411153. 001



- антенна-преобразователь А1 * ИЛГШ.411519.001 1 шт.
- антенна-преобразователь А2* ИЛГШ.411519.002 1 шт.
- антенна-преобразователь А3 * ИЛГШ.411519.003 1 шт.
- антенна-преобразователь А4* ИЛГШ.411519.004 1 шт.
- блок обработки и индикации* ИЛГШ.467411.001 1 шт.
Кабель USB^(m) -USB-B(m) 3 м * - 1 шт.
Кабель соединительный* ИЛГШ.685621.109 1 шт.
Оптико-электрический преобразователь* ИЛГШ.433624.002 1 шт.
Оптический кабель* - 1 шт.



Номер в Госреестре средств измерений РФ
79903-20
