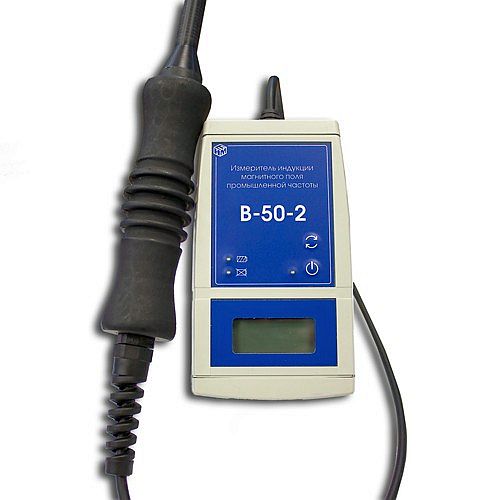

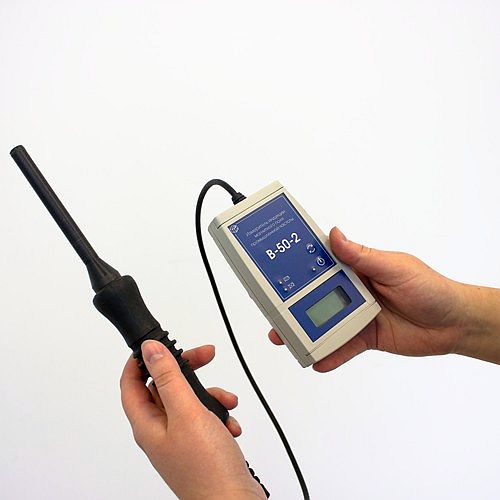

Измеритель В-50-2 Предназначен для определения модуля индукции магнитного поля промышленной частоты, создаваемого магнитными системами и электрическими аппаратами различного назначения, линиями электропередачи, системами электроснабжения, транспорта и другими источниками. В-50-2 представляет собой портативный прибор с изотропным (трехкоординатным) датчиком поля.
В-50-2 измеряет среднеквадратическое значение напряженности и индукции магнитного поля промышленной частоты 50 Гц в полосе ± 1 Гц.
В-50-2 по частотному и динамическому диапазонам, погрешности измерения полностью отвечает всем требованиям:
Принцип функционирования прибора В-50-2 основан на измерении магнитной индукции тремя взаимно ортогональными преобразователями Холла. Для компенсации температурных девиаций служит специальная схема измерения температуры датчиков, корректирующая входные токи преобразователей Холла. Выделение полосы частот, пересчет сигналов с датчиков в среднеквадратическую величину (напряженность или индукцию) магнитного поля производится специальной программой обработки результатов.
Одновременно программно определяется значение расширенной неопределенности измерений, требуемое действующими НПА. Результаты измерений индицируются на жидкокристаллическом экране прибора.
Динамический диапазон измерений магнитного поля: от 50 мкТл (40 А/м) до 150 мТл (120 кА/м).
На лицевой панели прибора В-50-2 находятся:
Измеритель предназначен для эксплуатации в помещениях и на открытых территориях.
Диапазон частот, Гц | от 49 до 51 |
Диапазон измерений средних квадратических значений модуля магнитной индукции магнитного поля, мТл (напряженности магнитного поля, кА/м) |
от 0,05 до 150 (от 0,04 до 120) |
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности электрического поля |
± 15 % |
Напряжение питания постоянного тока, В | от 3,6 до 4,6 |
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, час, не менее |
8 |
Масса измерителя, г, не более | 350 |
Габаритные размеры, мм, не более: - измерительно-индикаторного блока (высота × ширина × длина) - антенны (длина х диаметр) - рабочей части антенны (длина х диаметр) |
130×75×30 350×35 100×12 |
Питание | три аккумулятора типа ААА |
Длительность работы без подзарядки аккумуляторов, час, не менее | 8 |
Срок службы, лет, не менее | 5 |
Наименование, тип | Количество |
Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2 |
1 шт. |
Паспорт | 1 экз. |
Руководство по эксплуатации | 1 экз. |
Методика поверки | 1 экз. |
Блок питания | 1 шт. |

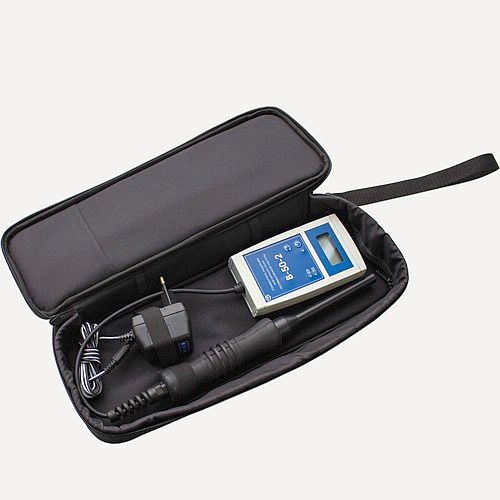

Сумка укладочная | 1 шт. |
|
