ИКВ-8 Измерители качества воздуха
ИКВ-8-П
ИКВ-8-Н
Назначение измерителя качества воздуха ИКВ-8
Измерители качества воздуха ИКВ-8 предназначены для измерений объемной доли кислорода, диоксида углерода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота, относительной влажности, температуры и атмосферного давления.
Описание
Описание измерителя качества воздуха ИКВ-8
Принцип действия для измерительных каналов ИКВ-8
- оптический инфракрасный (по измерительному каналу объемной доли диоксида углерода), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;
- электрохимический (по измерительным каналам объемной доли кислорода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом;
- емкостной (по измерительному каналу относительной влажности), основанный на изменении электрической емкости сенсора влажности, представляющего собой конденсатор с тонкой полимерной пленкой в качестве диэлектрика;
- терморезистивный (по измерительному каналу температуры), основанный на изменении электрического сопротивления платинового чувствительного элемента при изменении температуры;
- тензорезистивный (по измерительному каналу атмосферного давления), основанный на изменении сопротивления тензодатчика.
Способ отбора пробы – диффузионный.
Измерители представляют собой стационарные или переносные автоматические многоканальные (до двух газовых определяемых компонентов одновременно, температура, давление, относительная влажность) измерительные преобразователи непрерывного действия.
Конструктивно измерители выполнены одноблочными, материал корпуса – пластмасса (цвет корпуса – белый, черный и др.). На лицевой панели расположены три клавиши управления, жидкокристаллический дисплей и прорези для диффузионного отбора (газовые сенсоры и датчик давления). Преобразователь температуры и относительной влажности, а также антенна радиоканала находятся:

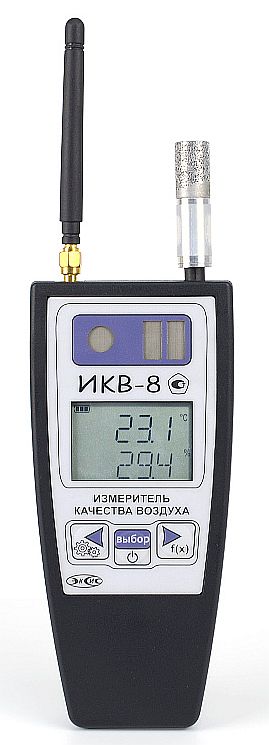

- ИКВ-8-П – на верхней стороне корпуса;

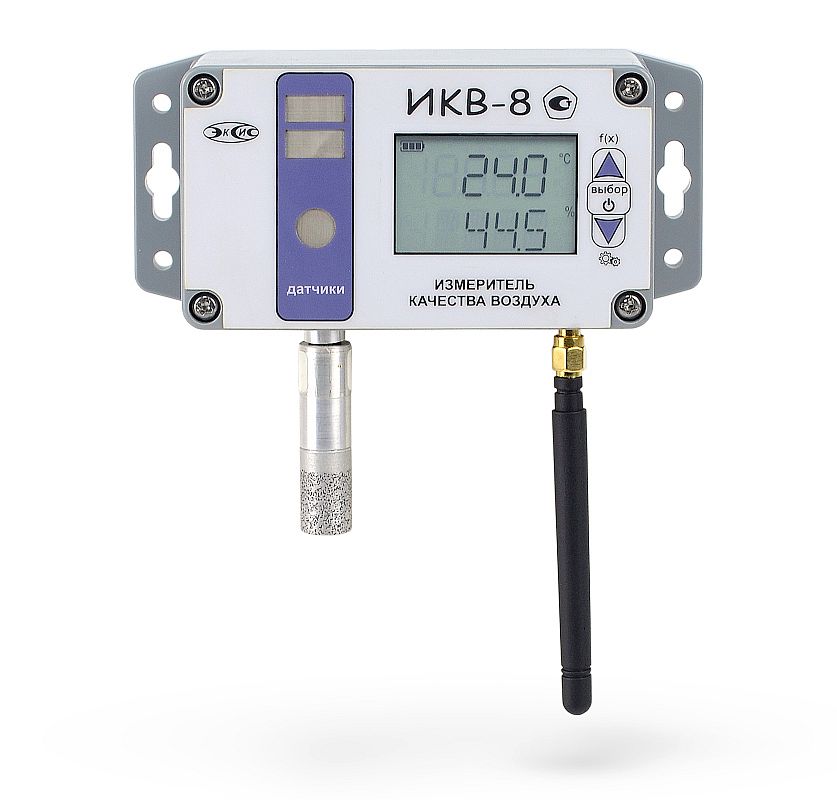

- ИКВ-8-Н – на нижней стороне корпуса.
Преобразователь температуры и влажности может устанавливаться непосредственно на корпус измерителя или подсоединяться через удлинительный кабель. Электрическое питание измерителя осуществляется от встроенной аккумуляторной батареи или от сетевого адаптера. Измерители обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых газовых компонентов, температуры, относительной влажности и атмосферного давления;
- отображение результатов измерений на встроенном жидкокристаллическом дисплее;
- передача измерительной информации по USB-интерфейсу или радиоканалу;
- визуальная сигнализация о достижении двух пороговых значений срабатывания сигнализации по каждому измерительному каналу;
- формирование выходного цифрового сигнала (USBи/или радиоканал);
- диагностику состояния измерителя.
Программное обеспечение
Измерители качества воздуха ИКВ-8 имеют следующие виды программного обеспечения (ПО):
- встроенное;
- внешнее (автономное) «EksisVisualLab» (далее «EVL»).
Встроенное ПО разработано изготовителем специально для решения задач измерения и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичных измерительных преобразователей;
- отображение результатов измерений на встроенном дисплее;
- формирование выходного цифрового сигнала (USB, радиоканал);
- настройку нулевых показаний и чувствительности, задание порогов срабатывания сигнализации;
- диагностику аппаратной части измерителей и целостности встроенного ПО.
Встроенное ПО измерителей реализует следующие расчетные алгоритмы:
- вычисление значений содержания определяемого газового компонента, температуры, относительной влажности и атмосферного давления на основании данных от первичного преобразователя;
- вычисление значений выходных сигналов;
- сравнение результатов измерений с заданными пороговыми значениями;
- запись и хранение результатов измерений.
Внешнее ПО «EVL» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows 7/8/10. Внешнее ПО выполняет следующие функции:
- непрерывный мониторинг текущих измерений;
- контроль выхода измеряемых параметров за пределы заданных пороговых зон;
- сохранение значений контролируемых параметров в базе данных;
- хранение и просмотр базы данных в графическом и табличном виде;
- печать и экспорт данных;
- автоматические отчёты за определенный период времени;
- диагностику целостности ПО.
Технические характеристики
Технические характеристики измерителя качества воздуха ИКВ-8
Характеристики термогигрометра
| Диапазон измерения относительной влажности, % | 10…95 |
| Абсолютная погрешность измерения относительной влажности, % | не более ±2,0 |
| Диапазон измерения температуры, °С | -20…+40 |
| Диапазон измерения температуры при подключении преобразователя температуры и влажности через удлинительный кабель, °С |
-20…+60 |
| Абсолютная погрешность измерения температуры, °С | ±0,2 |
| Диапазон измерения атмосферного давления, гПа | 840…1067 |
| Абсолютная погрешность измерения атмосферного давления, гПа, не более |
±2,0 |
| Предел допускаемого времени установления показаний Т0,9д, с | 30 |
| Количество точек автоматической статистики | не менее 600 |
| Длина удлинительного кабеля для подключения преобразователя температуры и влажности, м |
1 |
| Интерфейсы связи | USB, радиоканал |
| Дальность связи ИКВ-8 по радиоканалу в зоне прямой видимости, м |
до 2000 |
| Масса блока измерения, кг, не более | 0,4 |
| Габаритные размеры блока измерения ИКВ-8-П, мм, не более | 270 х 80 х 40 |
| Габаритные размеры блока измерения ИКВ-8-Н, мм, не более | 165 х 150 х 45 |
| Масса преобразователя температуры и влажности, кг, не более | 0,1 |
| Время непрерывной работы от полностью заряженных элементов питания, ч, не менее |
40 |
| Средний срок службы измерителя, лет, не менее | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | |
| - блока измерения | -20…+ 40 |
| - преобразователя температуры и влажности | -20…+60 |
| - относительная влажность, % (без конденсации влаги) | 10…95 |
| - атмосферное давление, кПа | 84…106,7 |
Перечень веществ газоанализатора
| Определяемый компонент (измерительный канал) | Единица измерений | Диапазон измерений | Пределы допускаемой основной погрешности измерителя | Цена единицы младшего разряда (ЕМР) индикации измеряемого параметра | Предел допускаемого времени установления показаний Т0,9д, с | |
| Абсолютной | относительной, % | |||||
| Кислород (O2) | объёмная доля, % | от 0,0 до 30,0 | ±0,4 | - | 0,1 | 30 |
| Диоксид углерода (CO2) | объёмная доля, млн-1 | от 400 до 5000 | ±(30+ 0,03·Cвх) | - | 1 | 60 |
| Оксид углерода (CO) | массовая концентрация, мг/м3 | от 0 до 20 включ. св. 20 до 500 |
±4 |
±20 |
1 | 30 |
| Аммиак (NH3) | массовая концентрация, мг/м3 | от 0 до 20 включ. св. 20 до 70 |
±4 |
±20 |
0,1 | 70 |
| Сероводород (H2S) | массовая концентрация, мг/м3 | от 0 до 10 включ. св. 10 до 140 |
±2 |
±20 |
0,1 | 30 |
| Диоксид азота (NO2) | массовая концентрация, мг/м3 | от 0 до 2 включ. св. 2 до 35 |
±0,5 |
±25 |
0,1 | 30 |
Свх – объемная доля диоксида углерода на входе измерителя, млн-1
Нормальные условия измерений:
- диапазон температуры окружающей среды от +15 до +25°C;
- диапазон относительной влажности окружающей среды при температуре +25°C от 30 до 80 %;
- диапазон атмосферного давления от 84,0 до 106,7 кПа.
Комплектация
Комплектация измерителя качества воздуха ИКВ-8
- Измеритель качества воздуха ИКВ-8
- Адаптер питания с кабелем USB
- Антенна
- Руководство по эксплуатации и паспорт (включает методику поверки)
- Удлинительный кабель для преобразователя температуры и влажности, 1 м (по заказу)
- Настенный держатель (по заказу)
- Чехол (по заказу)
- Диск или USB-накопитель с программным обеспечением (по заказу)
