Описание измерителей еКологгер

Измерители температуры и относительной влажности воздуха еКологгер 30, 31, 32 и 33 предназначены для измерения климатических параметров внутри и снаружи жилых, служебных, и производственных помещений. Также они могут использоваться для контроля и управления различными технологическими процессами, условий производства, транспортировки и хранения.
Двухканальные метеостанции еКологгер 31, 32 и 33позволяют производить одновременные измерения температуры, относительной влажности воздуха и атмосферного давления в двух точках (например, снаружи и внутри помещения, технологической установки и т.п.). Например, в сельском хозяйстве для контроля параметров воздушной среды внутри и снаружи питомников, теплиц и т.п.

Конфигурация и цены Метеостанций еКологгер.

* - цена включает НДС (20%) и первичную поверку на 1 год
** - цена и срок поставки модификации "Экологгер-Э"предоставляется по запросу
где:
T – канал измерения температуры окружающего воздуха;
H – канал измерения относительной влажности окружающего воздуха,
P – канал измерения атмосферного давления;
V – канал измерения скорости воздушного потока;
«+» – наличие данного канала измерения;
«-» – отсутствие данного канала измерения.

Метеостанции еКологгер в Госреестре СИ РФ

Приборы семейства еКологгер с 2022г внесены в Госреестр средств измерений РФ под №85489-22 (https://fgis.gost.ru/fundmetrology/registry/4/items/1399564)
Технические характеристики метеостанций еКологгер позволяют использовать их в области государственного контроля в сфере охраны труда, защиты потребителей и производственного контроля.

Основные метрологические характеристики метеостанций еКологгер

При разработке метеостанций еКологгер были учтены все актуальные требования и нормативы законодательства РФ к таким приборам:

• измеряемая температура воздуха - от -30˚С до +50˚С;
• погрешность измерений температуры воздуха - ±0,1˚С*;
• измеряемая относительная влажность воздуха - от 5% до 98%*;
• погрешность измерений относительной влажности воздуха - ±5%,

* - в модификации еКологгер-Э

Эти параметры полностью удовлетворяют требованиям ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях», Постановлению Правительства РФ №1847 от 16 ноября 2020г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» и др.

Конструкция метеостанций еКологгер.

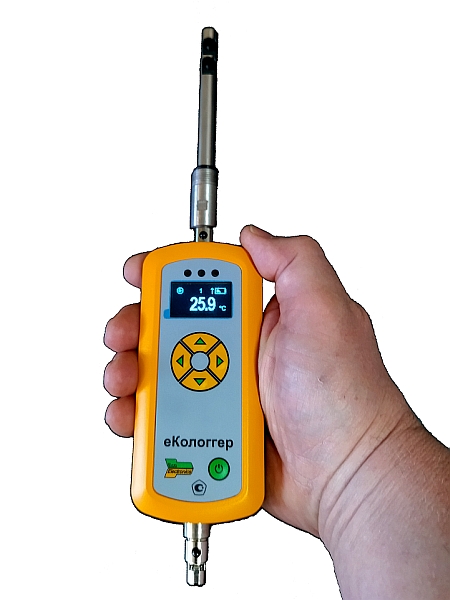

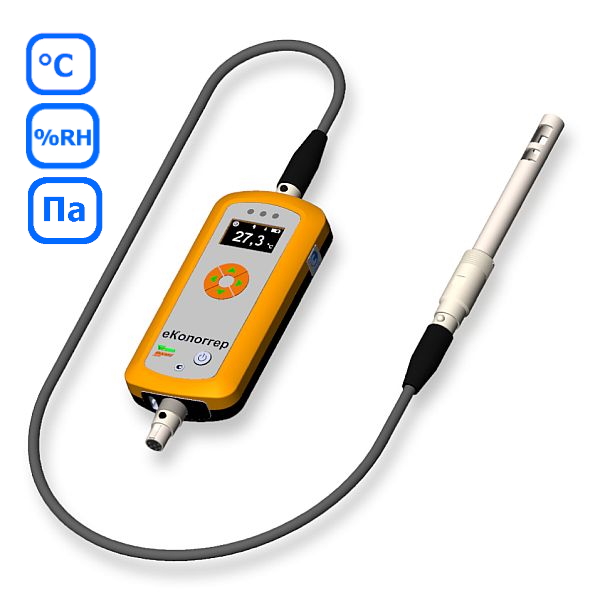

Метеостанции еКологгер 30, 31, 32 и 33 выполнены в виде отдельного небольшого модуля, размерами 140*53*23мм, с подключаемыми щупами с датчиками, длиной 125мм и диаметром не более 16мм. Щуп может подключаться как напрямую к основному блоку, так и через кабель.

Информация о результатах измерений выводится на графический OLED-дисплей с высокой контрастностью и возможностью работы при отрицательных температурах (в отличие от дисплеев на жидких кристаллах (ЖК, LCD, TFT и т.п.)). OLED отлично читается как в тёмном помещении, так и при ярком освещении (в т.ч. и при солнечном свете). При помощи клавиатуры пользователь может вывести на дисплей значение температуры или относительной влажности с любого датчика, а также текущие время и дату, установленные в приборе. Также, на OLED выводится информация о состоянии питания (наличие внешнего питания, уровень заряда встроенного аккумулятора), наличие связи с пультом оператора, по USB или через Bluetooth.

Питание Метеостанций еКологгер.

Метеостанции еКологгер 20, 21 и 22 могут работать как от встроенного низкотемпературного литиевого аккумулятора, так и от стандартного внешнего источника питания 5В с током от 0,5А, подключённого к разъёму microUSB прибора. Также можно подавать питание на еКологгер через разъём подключения внешнего блока оператора.
Встроенный специализированный низкотемпературный LiPol аккумулятор способен обеспечивать питание прибора в диапазоне температур от -40℃ до +60℃ (вместо стандартного диапазона 0…40 ℃  «коммерческих» аккумуляторов). Это позволяет использовать метеостанции еКологгер для измерения температуры и влажности во всём заявленном рабочем диапазоне температур без использования дополнительных аксессуаров и приспособлений для предохранения встроенной батареи от переохлаждения или перегрева.
При работе от внешнего источника питания происходит автоматическая зарядка встроенного литиевого аккумулятора под управлением специализированного контроллера, обеспечивающем оптимальные режимы зарядки и автоматическое её отключение при достижении аккумулятором полного заряда. Процесс полной зарядки глубоко разряженного аккумулятора в еКологгере занимает около 4 часов.

Логгер температуры и влажности.

Приборы еКологгер могут работать в режиме логгера данных. В этом режиме прибор автоматически записывает в энергонезависимую память результаты измерений температуры и относительной влажности воздуха с информацией о дате и времени такого измерения. Интервал между измерениями в режиме логгера задаётся пользователем и может составлять от 1 секунды до 1 суток. В качестве энергонезависимой памяти в еКологгере используется встроенная microSD карта памяти, позволяющая сохранить более 30 млн. записей в режиме логгера (это более, чем 5 лет непрерывной работы с интервалом записи 1 сек.).
Управление режимом логгера, а также считывание результатов его работы осуществляется только через подключённое внешнее устройство оператора – смартфон (через Bluetooth), ПК (через USB) или пульт оператора (через соответствующий разъём).
О том, что включен режим логгера сообщает значок иконка карты памяти в правом нижнем углу дисплея прибора.

Работа термометров еКологгер с внешними пультами оператора

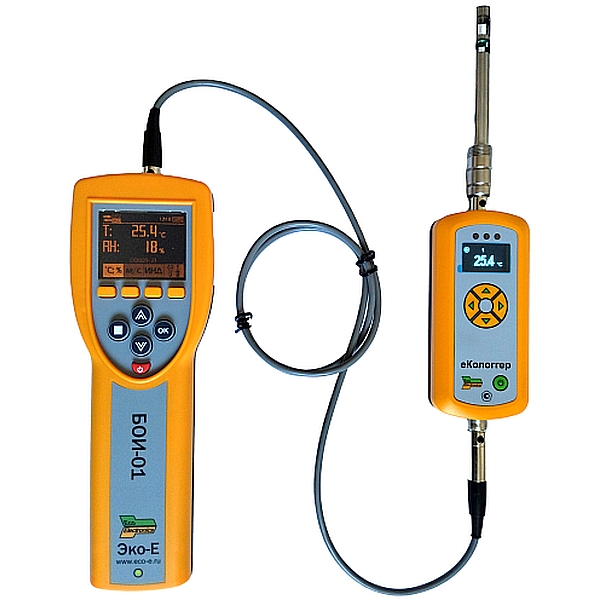

Термометры еКологгер можно подключать к универсальному пульту оператора БОИ-01. Пульт БОИ-01 позволяет:

• управлять работой еКологгера;
• сохранять результаты измерений температуры воздуха в памяти БОИ-01 с последующей их передачей на ПК для дальнейшей обработки и хранения;
• вывести результаты статистической обработки результатов измерений еКологгера, сохранённых в памяти БОИ-01, включающей в себя максимум, минимум, среднее значение температуры воздуха, а также расчёт неопределённости результатов измерений;
• работать не только с термометрами еКологгер, но и с другими измерителями параметров микроклимата семейства еКологгер, а также измерителями параметров световой среды еЛайт03.

Работа метеостанции еКологгер по беспроводному каналу Bluetooth.

Метеостанции еКологгер имеют встроенный беспроводной интерфейс Bluetooth, через который можно осуществлять дистанционное управление их работой и получать результаты измерений. Мобильные приложения для работы с приборами еКологгер для ОС Android и iOS бесплатны и скоро будут доступны на нашем сайте в разделе «Продукция/Программное обеспечение».

Подключение еКологгера к персональному компьютеру (ПК).

Метеостанции еКологгер можно подключить к персональному компьютеру через стандартный порт microUSB, либо через кабель-переходник еКоннект2, подключённый к разъёму miniXLR еКологгера и порту USB ПК.
Подключение через microUSB можно осуществить любым стандартным кабелем. Однако, длина такого кабеля ограничена по спецификации USB 5 метрами.
Подключение через еКоннект2 более надёжно механически из-за конструкции разъёма miniXLR и позволяет использовать кабель, длиной до 50 метров.

Подключение метеостанции еКологгер к системам сбора и обработки данных.

Метеостанции еКологгер можно интегрировать в любую измерительную и информационную систему. Мы стандартизировали протоколы работы приборов и будем выкладываем их описания по мере готовности документации для свободного использования сторонними разработчиками. Сейчас находятся в подготовке следующие документы:

• Описание для еКологгера команд и протокола работы RPC по UART;
• Описание для еКологгера команд и протокола работы RPC по USB, драйвер USB для Windows;
• Описание сервисов Bluetooth Low Energy (BLE) для еКологгер;
• Распиновка разъёма UART (miniXLR 6pin) основного блока еКологгер

Технические характеристики

Метрологические и технические характеристики приборов еКологгер

*V - скорость воздушного потока, м/с

Компплектация, аксессуары

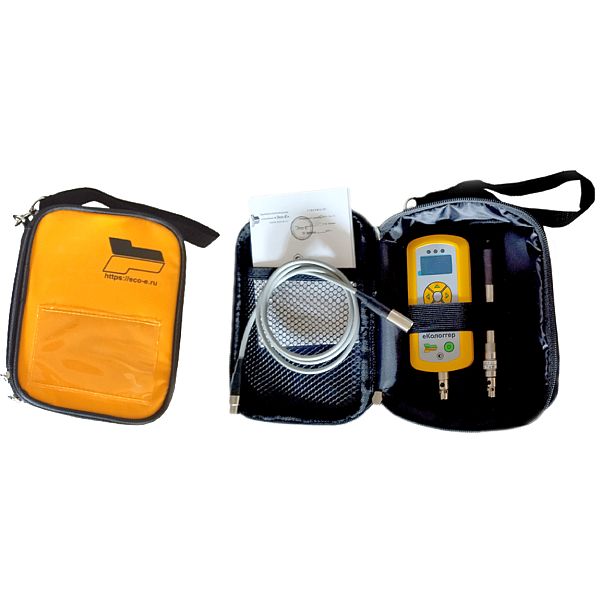

Комплектация еКологгер:

• Основной блок измерителя метеорологических параметров еКологгер*
• Щуп с датчиками**
• Кабель для подключения щупа с датчиками
• Руководство по эксплуатации
• Паспорт
• Комплект принадлежностей (сумка, штатив, кабели для подключения к устройству индикации, к ПК, блок питания, черный шар)
• Тара укладочная

* В зависимости от исполнения, основной блок может поставляться либо с одним, либо с двумя разъёмами для подключения одного или двух щупов с датчиками, соответственно
** основной блок с одним разъёмом комплектуется одним щупом с датчиками, основной блок с двумя разъёмами комплектуется двумя щупами с датчиками

Дополнительная комплектация:

• Датчик "Черный Шар" к ЭкоТерма для измерения ТНС  - 9 000 руб.

Документация

Сертификат об утверждении типа средства измерений №85489-22

Сертификат соответствия
